Ohmex

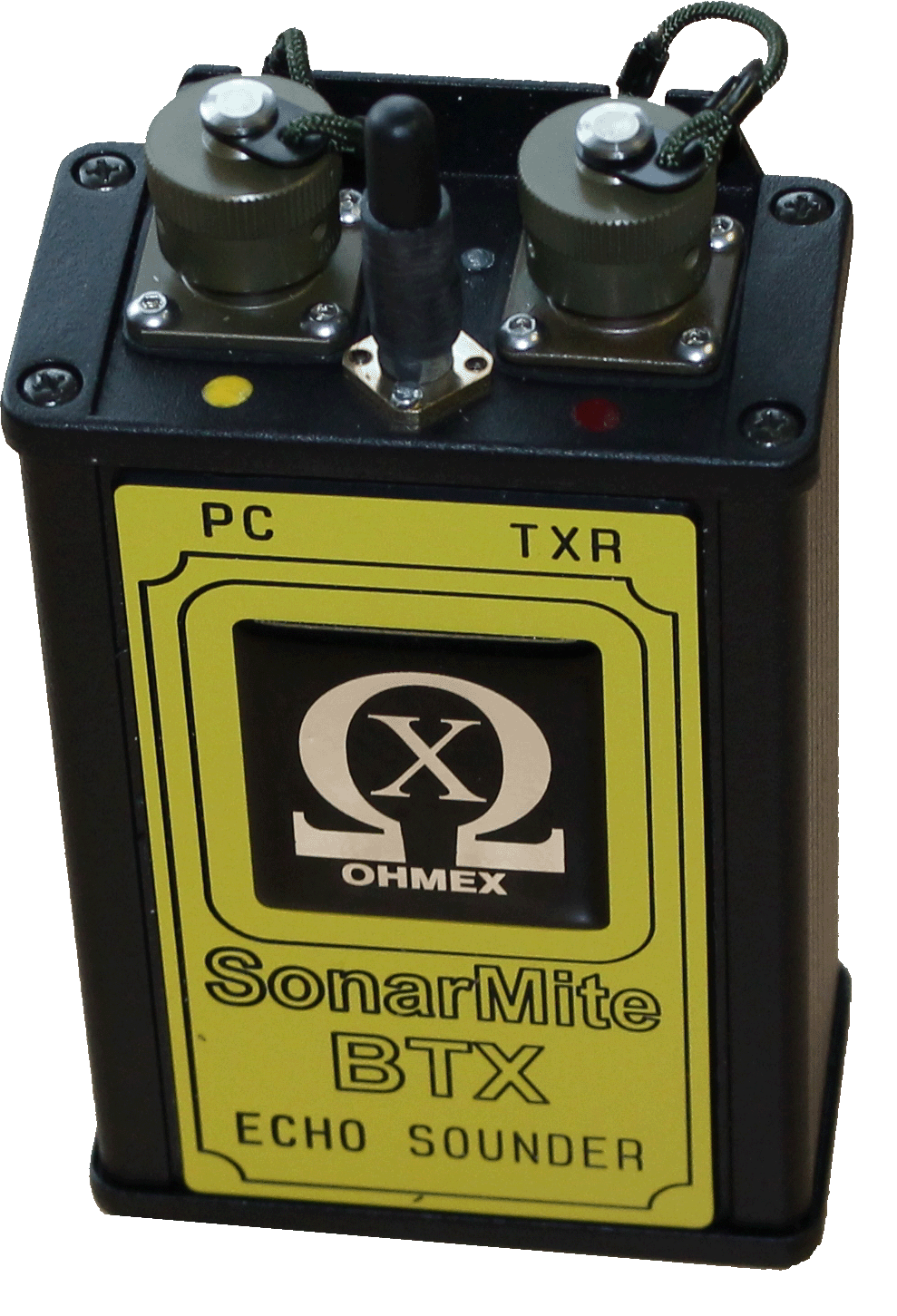

Ohmex SonarMite BTX OEM კომპაქტური, დაბალი ენერგომოხმარების ერთსხივიანი ექოლოტია მუდმივი მონტაჟისა და ინტეგრაციისთვის კვლევით კატერებთან, უპილოტო ზედაპირულ აპარატებსა და დისტანციურად მართვად ჰიდროგრაფიულ პლატფორმებთან. აქტიური 235 kHz Smart Transducer სიგნალის გენერაციას, ციფრულ დამუშავებას, ფილტრაციასა და ფსკერის აღმოჩენას უშუალოდ გარდამქმნელში ასრულებს. ეს ამცირებს ანალოგურ ჩარევას და მეჩხერ წყალში სტაბილურ გაზომვას უზრუნველყოფს, მათ შორის ჩამოსაკიდი ძრავის ხმაურისა და მრავალჯერადი აკუსტიკური არეკვლის პირობებში. სისტემა ზომავს 0.30–75 m სიღრმეს და თითოეულ გაზომვასთან ხარისხის მაჩვენებელს გადასცემს, რაც არასაიმედო მონაცემების შეგროვებისას ან შემდგომი დამუშავებისას გამოვლენას ამარტივებს. სიღრმის მონაცემები გარე GNSS პოზიციონირებასა და ჰიდროგრაფიულ პროგრამებთან ერთიანდება სერიული, Bluetooth ან დამატებითი USB კავშირით. პორტატიული SonarMite BTX-ისგან განსხვავებით OEM ვერსია გარე DC კვებას იყენებს და გემში ან მესამე მხარის კვლევით პლატფორმაში მუდმივი მონტაჟისთვისაა განკუთვნილი.
მახასიათებლები და უპირატესობები
- კომპაქტური OEM კონსტრუქცია მუდმივი მონტაჟისთვის
- მცირე კვლევითი კატერებისთვის, USV-ებისა და დისტანციურად მართვადი გემებისთვის
- 235 kHz აქტიური Smart Transducer
- სიგნალის ციფრული დამუშავება უშუალოდ გარდამქმნელში
- ფსკერის საიმედო მიდევნება მეჩხერ წყალში
- სიღრმის დიაპაზონი: 0.30–75 m
- სიღრმის სიზუსტე: ±0.025 m RMS
- ხარისხის მაჩვენებელი სიღრმის თითოეულ გაზომვასთან
- ელექტრული და აკუსტიკური ხმაურისადმი შემცირებული მგრძნობელობა
- დაბალი ენერგომოხმარება
- გარე DC კვების ძაბვის ფართო დიაპაზონი
- RS-232 და Bluetooth მონაცემთა კავშირი
- დამატებითი USB ინტერფეისი
- გარე GNSS მიმღებებთან ინტეგრაცია
- ჰიდროგრაფიული მონაცემთა შეგროვებისა და კარტოგრაფიული პროგრამების თავსებადობა
- ურთიერთჩანაცვლებადი აქტიური გარდამქმნელის ვარიანტები
ტიპური გამოყენება
- მეჩხერი წყლების ბათიმეტრიული კვლევები
- მდინარეების, ტბების, წყალსაცავებისა და არხების კვლევები
- პორტებისა და ნავსადგურების კვლევები
- ფსკერდაღრმავებისა და მშენებლობის მონიტორინგი
- აზომვა ფსკერდაღრმავებამდე და მის შემდეგ
- სანაპირო და ნაპირთან ახლო ზონის კვლევები
- ხიდებისა და ჰიდროტექნიკური ნაგებობების ინსპექტირება
- სიღრმის აზომვა გარემოს კვლევებისთვის
- USV-სა და უპილოტო კვლევით გემებთან ინტეგრაცია
- მუდმივი მონტაჟი მცირე კვლევით კატერებზე
ძირითადი ტექნიკური მახასიათებლები
|
პარამეტრი |
ტექნიკური მახასიათებელი |
|---|---|
|
ხელსაწყოს ტიპი |
OEM ერთსხივიანი ექოლოტი |
|
გარდამქმნელის სიხშირე |
235 kHz აქტიური გარდამქმნელი |
|
სხივის სიგანე |
დაახლოებით 8–10° |
|
სიღრმის დიაპაზონი |
0.30–75.00 m |
|
სიღრმის გაზომვის სიზუსტე |
±0.025 m RMS |
|
ბგერის სიჩქარის დიაპაზონი |
1,400–1,600 m/s |
|
სიღრმის მონაცემების გამოტანის სიხშირე |
2 Hz |
|
აკუსტიკური ზონდირების სიხშირე |
3–6 Hz, სიღრმის მიხედვით |
|
მონაცემთა კავშირი |
RS-232 და Bluetooth |
|
დამატებითი ინტერფეისი |
USB |
|
გარე კვება |
7–32 V DC OEM მონტაჟისთვის |
|
ტიპური მოხმარება |
70–120 mA |
|
სამუშაო ტემპერატურა |
0°C-დან +45°C-მდე |
|
სიღრმის ხარისხის მაჩვენებელი |
გადაეცემა თითოეულ გაზომვასთან ერთად |
|
სტანდარტული სიხშირის გარდამქმნელი |
Airmar P66 ან თავსებადი აქტიური გარდამქმნელი |
|
მონტაჟი |
მუდმივი/OEM ინტეგრაცია გემზე ან USV-ზე |
|
GNSS |
გარე GNSS კავშირი კვლევითი აპარატურის ან პროგრამის მეშვეობით |
სისტემური ინტეგრაცია
SonarMite BTX OEM ჩვეულებრივ სიღრმის სენსორად მუშაობს, რომელიც უკავშირდება კომპიუტერს, პლანშეტს ან USV-ის ბორტულ კონტროლერს. სიღრმის გაზომვები გარე GNSS მიმღების პოზიციებთან შერჩეულ ჰიდროგრაფიულ პროგრამაში ერთიანდება. ინტერფეისისა და პროგრამული კონფიგურაციის მიხედვით მხარდაჭერილი გამომავალი მონაცემები შეიძლება მოიცავდეს SonarMite-ის საკუთარ ფორმატებს, მარტივ ASCII სიღრმეს, NMEA 0183 DBT, DPT და XDR შეტყობინებებს და გავრცელებულ ერთსხივიანი ექოლოტის პროტოკოლებს.
