ფსკერქვეშა და საზღვაო სეისმური კვლევა
Kordil ასრულებს ფსკერქვეშა პროფილირებასა და საზღვაო სეისმურ კვლევებს საინჟინრო პროექტირების, ნალექების კარტოგრაფირებისა და ჩამარხული ინფრასტრუქტურის გამოსაკვლევად. გამოცდილება მოიცავს სანაპირო წყლებს, წყალსაცავებსა და ტბებს. პარამეტრულ, CHIRP, Pinger, Boomer და Sparker სისტემებს თითოეული პროექტის შესაბამისად ვარჩევთ.
- საზღვაო გეოფიზიკა და არქეოლოგია
- ჩამარხული კაბელებისა და მილსადენების აღმოჩენა
- ჩამარხვის სიღრმე და ნალექის სისქე
- გეოლოგიური შრეები და ჭაბურღილების მონაცემებთან კორელაცია
- სამშენებლო, ფსკერდაღრმავებისა და მარშრუტის კვლევები
- ფსკერქვეშა დაბრკოლებები და შესაძლო გეოლოგიური საფრთხეები
ნალექის შრეებისა და ჩამარხული სტრუქტურების ინტერპრეტაციისთვის ფსკერქვეშა პროფილებს ბათიმეტრიასთან, ზუსტ პოზიციონირებასა და ხელმისაწვდომ ჭაბურღილის ან კერნის მონაცემებთან ვაერთიანებთ. შედეგები შეიძლება მოიცავდეს გეორეფერენცირებულ პროფილებს, ნალექის სისქის რუკებსა და ჩამარხვის სიღრმის შეფასებებს, სადაც სამიზნე მკაფიოდ განირჩევა. ეს მასალები მარშრუტის დაგეგმვას, მშენებლობის პროექტირებასა და ფსკერდაღრმავების შეფასებას ემსახურება. შესაბამისი მოცულობის შესარჩევად მოგვაწოდეთ პროექტის ადგილმდებარეობა, საკვლევი ფართობი და მიზნები.
ფსკერქვეშა კვლევა
Kordil მაღალი გარჩევადობის სეისმური ხელსაწყოებით ასრულებს საინჟინრო გეოფიზიკურ კვლევებს კონსტრუქციების პროექტირებამდე, ნალექის ანალიზის, ფსკერდაღრმავებისა და წყალქვეშა მონტაჟის სამუშაოებისთვის. ინტერპრეტირებული მონაცემები მრავალ პროექტში ჭაბურღილების შედეგებთან იქნა შედარებული და სეისმურ მონაცემებთან კორელირებული. სხვადასხვა გარემოში დაგროვილი გამოცდილებით, არადესტრუქციული გეოფიზიკური გაზომვებით ვაწვდით ინფორმაციას როგორც ფსკერის, ისე მის ქვეშ ათეულობით მეტრის სიღრმეზე არსებული შრეების შესახებ.

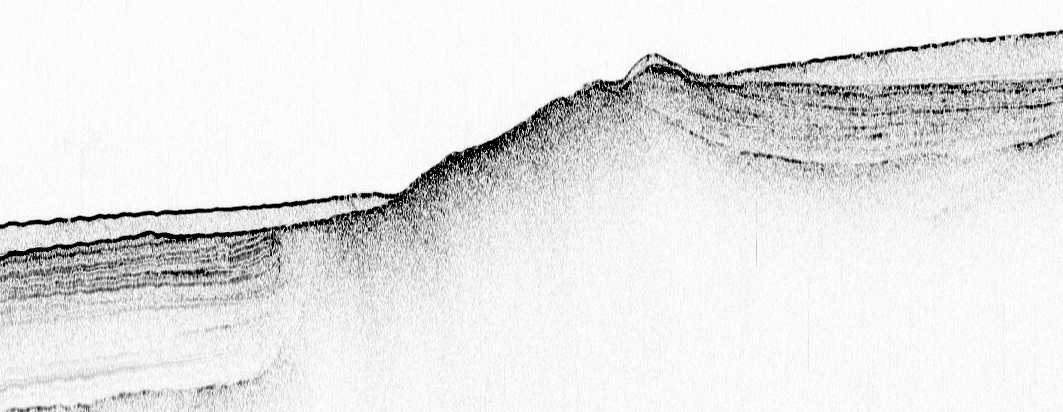

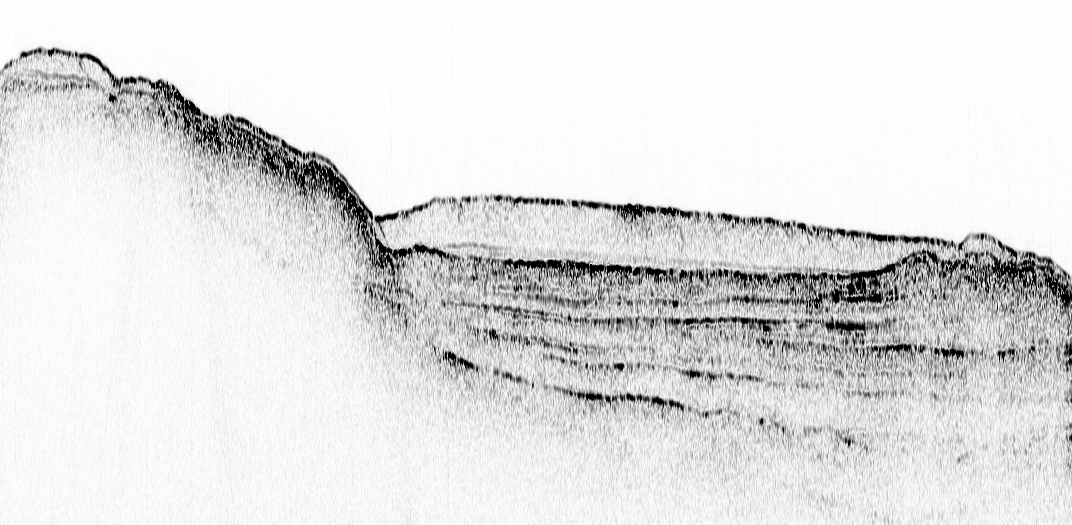

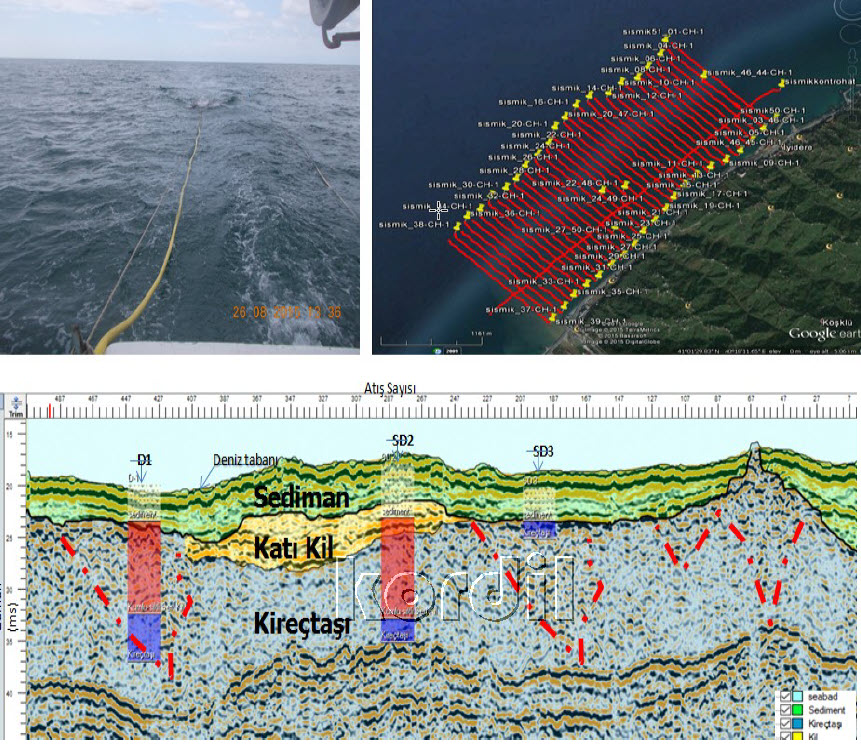

Kordil ფსკერქვეშა გეოფიზიკური მონაცემების წარმოდგენისთვის კარტოგრაფიისა და GIS-ის შესაძლებლობებს იყენებს. ექოგრამებთან ერთად ვამზადებთ ინტერპრეტირებული შრეების 3D მონაცემებს, რომლებიც საინჟინრო ანალიზში გამოიყენება. მარჯვნივ მდებარე გალერეაში მოცემულია პროფილის მაგალითი.
Kordil-ს ასევე შესრულებული აქვს პროექტები შემდეგი ამოცანებისთვის:
- ჩასასობი შპუნტის საჭირო სიგრძის შეფასება
- სხვადასხვა ფსკერსაღრმავებელი ტექნიკით ამოსაღები მასალის მოცულობა
- ფსკერდაღრმავების სირთულის შეფასება
- ფსკერის ქვეშ ჩამარხული კონსტრუქციებისა და ობიექტების გამოვლენა
- მილსადენებისა და საკაბელო ხაზების უსაფრთხო გადაკვეთა
- ფსკერზე საძირკვლების მდგრადობა
- გასაწმენდი და გასატანი დაბინძურებული ლამის სისქე
- ექსპლუატაციის ვადის შესაფასებლად დაგროვილი ნალექის სისქე
- შრეების მახასიათებლები
- გეოლოგიური ჭაბურღილების მდებარეობა შრეთა საზღვრების მიხედვით
კაბელების, მილსადენებისა და ჩამარხული ინფრასტრუქტურის აღმოჩენა

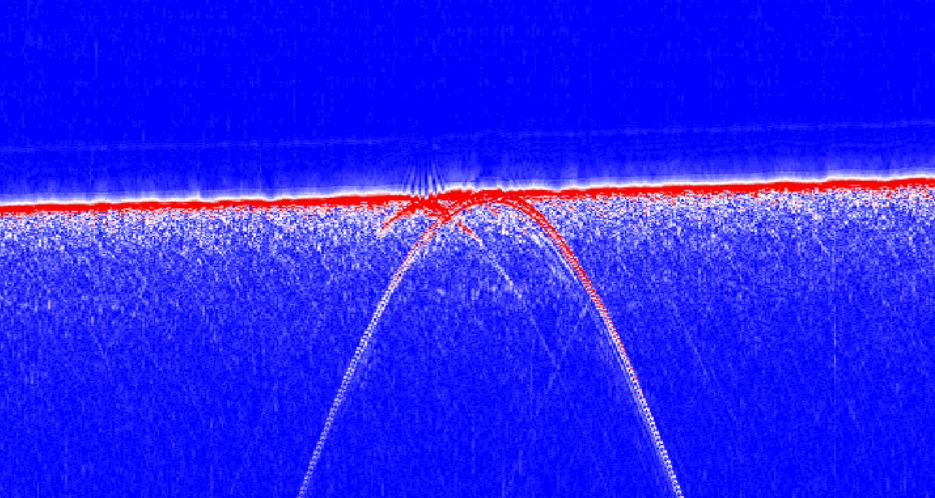

Kordil ჩამარხულ კაბელებს, მილსადენებს, ძველ კონსტრუქციებსა და სხვა ფსკერქვეშა ობიექტებს იკვლევს პარამეტრული და CHIRP პროფილოგრაფებით და პროექტისთვის შერჩეული საზღვაო სეისმური ხელსაწყოებით. ურთიერთშემავსებელი მეთოდები მცირე სიღრმეზე არსებული ობიექტებისა და უფრო ღრმა ნალექების მაღალი გარჩევადობით გამოსახვას უზრუნველყოფს კაბელებისა და მილსადენების აღმოჩენის, მარშრუტის კვლევისა და გადაკვეთების შეფასებისთვის.
ხელსაწყოს შერჩევისას ერთობლივად ფასდება სამიზნის ზომა, მოსალოდნელი ჩამარხვის სიღრმე, ნალექის პირობები და საჭირო გარჩევადობა. პარამეტრული პროფილოგრაფები მცირე სიღრმეზე დეტალური კვლევისთვის ვიწრო აკუსტიკურ სხივებს იყენებს; CHIRP სისტემები გარჩევადობასა და ნალექში შეღწევას აერთიანებს, ხოლო საჭიროებისას საზღვაო სეისმური ხელსაწყოები კვლევას უფრო ღრმა შრეებში აგრძელებს. აღმოჩენა და ჩამარხვის სიღრმის შეფასება სამიზნის აკუსტიკურ გამოხმაურებასა და მონაცემთა ხარისხზეა დამოკიდებული.
კვლევის ინტერპრეტაციისას ფსკერქვეშა მონაცემებს ვაერთიანებთ შემდეგ მონაცემებთან: მრავალსხივიანი ბათიმეტრია, გვერდითი ხედვის სონარი, შესაბამის შემთხვევაში მაგნიტური გაზომვები და ინფრასტრუქტურის არსებული ჩანაწერები. GNSS და წყალქვეშა პოზიციონირება დაკვირვებებს საერთო საკოორდინატო სისტემაში აბამს მარშრუტის დაგეგმვის, გადაკვეთების შეფასებისა და სამიზნის შემდგომ ხელახლა პოვნისთვის.
Kordil Subbottom Processing პროგრამა ამრეკლავი ჰორიზონტების ინტერპრეტაციასა და ჩამარხვის სიღრმის შეფასებას უზრუნველყოფს, როდესაც ფსკერი და სამიზნის გამოხმაურება განირჩევა. საბოლოო მასალებია ინტერპრეტირებული პროფილები, გადაკვეთის ადგილები, ნალექის საფარის სავარაუდო სისქე და სამიზნეების რეესტრი. აკუსტიკურ გამოხმაურებას ინტერპრეტაცია სჭირდება: შეღწევა და აღმოჩენა დამოკიდებულია ნალექზე, სამიზნის თვისებებზე, სიხშირესა და მონაცემთა ხარისხზე.
საზღვაო გეოფიზიკური კვლევები მშენებლობამდე
პორტების, ნავსადგურების, ნავმისადგომების, ტალღამტეხებისა და საზღვაო დანადგარების პროექტირებამდე გეოფიზიკური კვლევა ნალექის შრეების გავრცელებასა და შესაძლო ფსკერქვეშა დაბრკოლებებს ადგენს. ინტერპრეტირებული ჰორიზონტები და გეოლოგიური საზღვრები ჭაბურღილების ადგილების შერჩევას და საძირკვლის ნიშნულების, ხიმინჯებისა და მარშრუტის ალტერნატივების შეფასებას უწყობს ხელს.
ფსკერქვეშა პროფილირება და, საჭიროებისას, ულტრამაღალი გარჩევადობის სეისმური გაზომვები ფსკერის კარტოგრაფირებასა და გეოტექნიკურ ინფორმაციასთან ერთიანდება. ჭაბურღილები, კერნები და ლაბორატორიული შედეგები აკუსტიკური ამრეკლავების რეალურ გრუნტებთან დაკავშირებას უზრუნველყოფს. ერთობლივი მონაცემები საინჟინრო გადაწყვეტილებებს ემსახურება ისე, რომ აკუსტიკური ინტერპრეტაცია გეოტექნიკური გამოცდის შემცვლელად არ იქნეს მიჩნეული.
კვლევამ შეიძლება გამოავლინოს ნალექის ცვალებადი სისქე, შესაძლო ჩამარხული კალაპოტები, მყარი ამრეკლავი ჰორიზონტები და დამატებით შესასწავლი აკუსტიკური ნიშნები. გეორეფერენცირებული კვეთები და ინტერპრეტირებული 3D ზედაპირები პროექტის განხილვის, მშენებლობის დაგეგმვისა და მიზნობრივი შემდგომი კვლევის პრაქტიკულ საფუძველს ქმნის.
ფსკერქვეშა კვლევები ფსკერდაღრმავებამდე
წინასწარი კვლევა არსებული ფსკერისა და საპროექტო ჩაღრმავების დონესთან დაკავშირებული ქვედა ჰორიზონტების კარტოგრაფირებას უზრუნველყოფს. ბათიმეტრიისა და ფსკერქვეშა პროფილების კორელაციით ფასდება ნალექის სისქე და, საკმარისად დასაბუთებული ინტერპრეტაციისას, მოცულობები ფსკერს, ნალექის საზღვრებსა და საპროექტო ზედაპირებს შორის.
კვლევები ემსახურება პორტის გაღრმავებას, მისასვლელი არხების მოწყობას, ტერიტორიის შევსებასა და საექსპლუატაციო ფსკერდაღრმავებას. ისინი ავლენს ჩამარხულ ინფრასტრუქტურასა და შესაძლო დაბრკოლებებს, ამოსაღები მასალის ცვლილებებს და ხელს უწყობს სინჯების მიზნობრივ აღებას ცვალებად გრუნტში. მასალის თვისებებს, დაბინძურებასა და ამოღების ტექნიკურ სირთულეს შესაბამისი სინჯები და გეოტექნიკური ან ლაბორატორიული შეფასება სჭირდება.
შედეგები შეიძლება წარმოდგენილი იყოს სისქის რუკებით, ინტერპრეტირებული კვეთებით, 3D ზედაპირებითა და სამიზნეების ან გადაკვეთების უწყისებით. განმეორებითი ბათიმეტრია ფსკერდაღრმავების შემდეგ ფსკერის დონის ცვლილებას აფიქსირებს; საჭიროებისას განმეორებითი ფსკერქვეშა გაზომვები დარჩენილი ნალექის საფარსა და ქვედა სტრუქტურებს შეისწავლის.
ნალექის სისქის გაზომვა
Kordil-ს დიდი გამოცდილება აქვს წყალსაცავებისა და მდინარეების მიერ დაგროვილი ნალექის სისქის გაზომვაში. ჩვენი კვლევები 25-ზე მეტ ტბასა და წყალსაცავს მოიცავს. ასევე რეგულარულად ვაკვირდებით რამდენიმე ჰიდროენერგეტიკული პროექტის დალამვას ბათიმეტრიული მონაცემების გამოყენებით.
ნალექის საწყისი სისქის გაზომვის შემდეგ შემდგომი დაგროვება ზღვის, მდინარის ან ტბის ფსკერის ნიშნულების ცვლილებით შეიძლება შეფასდეს. ამიტომ საწყისი სისქის სწორად განსაზღვრა აუცილებელია წყალსაცავის ან პროექტის ექსპლუატაციის ვადის შემდგომი შეფასებისთვის საიმედო საფუძვლის შესაქმნელად.
ჩვენს მონაცემებს სხვადასხვა მომხმარებელი ეყრდნობა. ერთ პროექტში დამკვეთმა ჩვენ მიერ გამოკვლეულ 1200 ჰექტარზე მონაცემები 100-მეტრიანი ბადის ჭაბურღილებით გადაამოწმა, ზამთარში გაყინულ ტბაზე. ნალექის ჩვენ მიერ გამოთვლილი სისქე ჭაბურღილების მონაცემებს რამდენიმე სანტიმეტრის სხვაობით დაემთხვა. პროექტი შესრულდა Alarko-სთვის ტალდიკოლის ტბაზე, ასტანაში, ყაზახეთში; რეფერენსები მოთხოვნის საფუძველზეა ხელმისაწვდომი.
გეოლოგიური საფრთხეების კვლევა ნავთობის, გაზისა და საზღვაო დანადგარებისთვის
საბურღი სამუშაოების დაწყებამდე კვლევა შეიძლება მოიცავდეს ჭაბურღილის ადგილთან შეკუმშული ან აალებადი გაზის არსებობის შესაძლო ნიშნების გამოვლენას. Kordil UHRS და CHIRP ფსკერქვეშა პროფილოგრაფებს სხვა ხელსაწყოებთან ერთად იყენებს სანაპირო წყლებში კვლევისთვის. სამუშაო სიღრმე და გამოყენებული მეთოდები პროექტის პირობების შესაბამისად განისაზღვრება.
Kordil ასევე ასრულებს ტალღამტეხების, დამცავი ბარიერებისა და სხვა მძიმე ნაყარი კონსტრუქციების ობიექტების კვლევას მდგრადობის შეფასებისა და საინჟინრო პროექტირებისთვის. საზღვაო პლატფორმის ფსკერზე დამონტაჟებამდე ფსკერქვეშა კვლევა მდგრადობისა და ჯდომის ანალიზისთვის საჭირო ინფორმაციას იძლევა.
ფსკერქვეშა პროფილირებისა და საზღვაო სეისმური სისტემები
სისტემები შეირჩევა საჭირო გარჩევადობის, ნალექის პირობების, წყლის სიღრმისა და გამოსაკვლევი ჩაღრმავების მიხედვით. პარამეტრული და CHIRP პროფილოგრაფები დეტალურ ფსკერქვეშა გამოსახულებებს იძლევა, ხოლო Boomer და Sparker წყაროები სეისმურ მიმღებებთან ერთად გეოლოგიურ კვლევას აფართოებს. მეთოდები გამოიყენება ჩამარხული ინფრასტრუქტურის, ნალექების, სამშენებლო და ფსკერდაღრმავების ობიექტების კვლევაში.
Innomar პარამეტრული პროფილოგრაფები
ვიწროსხივიანი პარამეტრული პროფილირება ნალექის შრეების, ჩამარხული ინფრასტრუქტურისა და გეოლოგიური საზღვრებისთვის. სხვადასხვა კონფიგურაცია წყლის სიღრმესა და კვლევის მოთხოვნებს ერგება მარშრუტების დაგეგმვის, ფსკერდაღრმავებისა და სამშენებლო კვლევებისთვის.

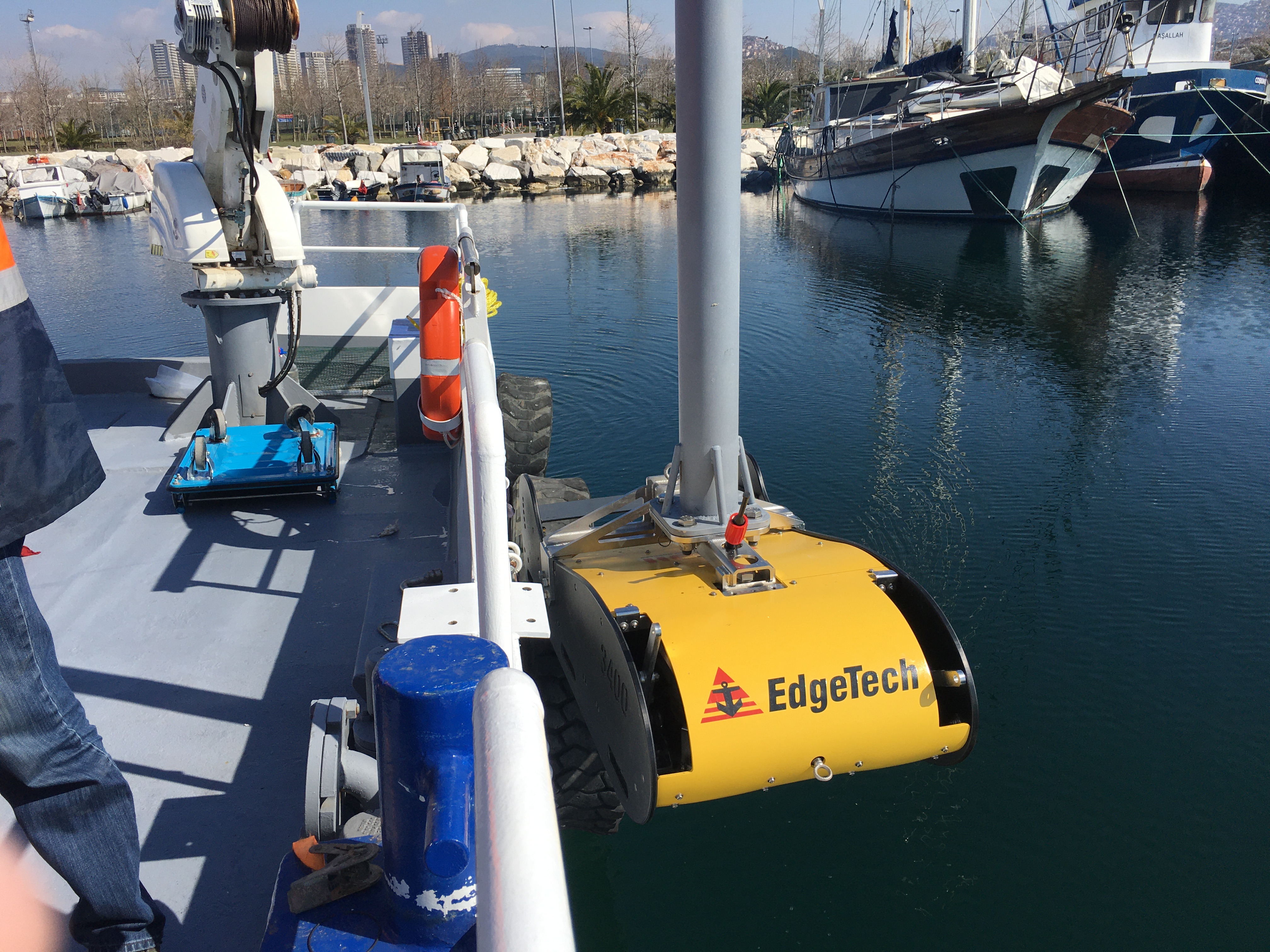

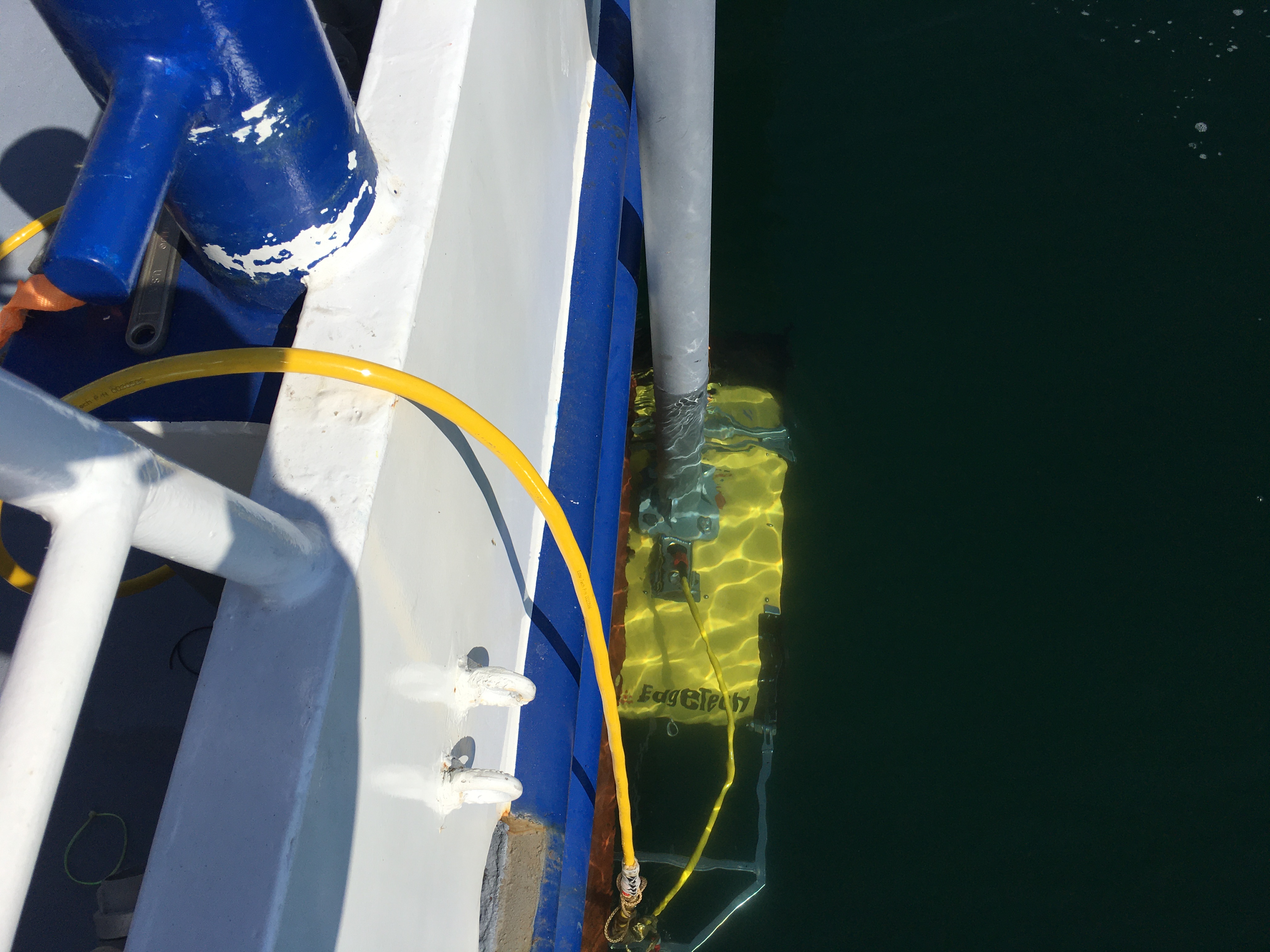

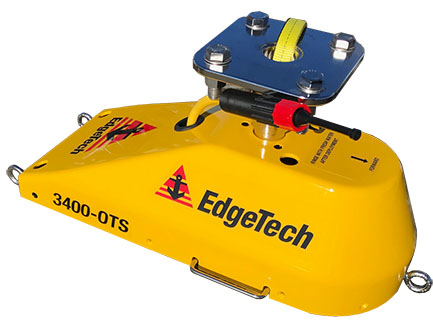

EdgeTech CHIRP პროფილოგრაფები
Full Spectrum CHIRP სისტემები ნალექების გამოსახულებისთვის, ჩამარხული კაბელებისა და მილსადენების გამოსაკვლევად და ფსკერდაღრმავების კვლევებისთვის. პორტატიული და ბოძზე დასამონტაჟებელი ვარიანტები გამოიყენება სანაპირო წყლებში, ტბებსა და მდინარეებში.

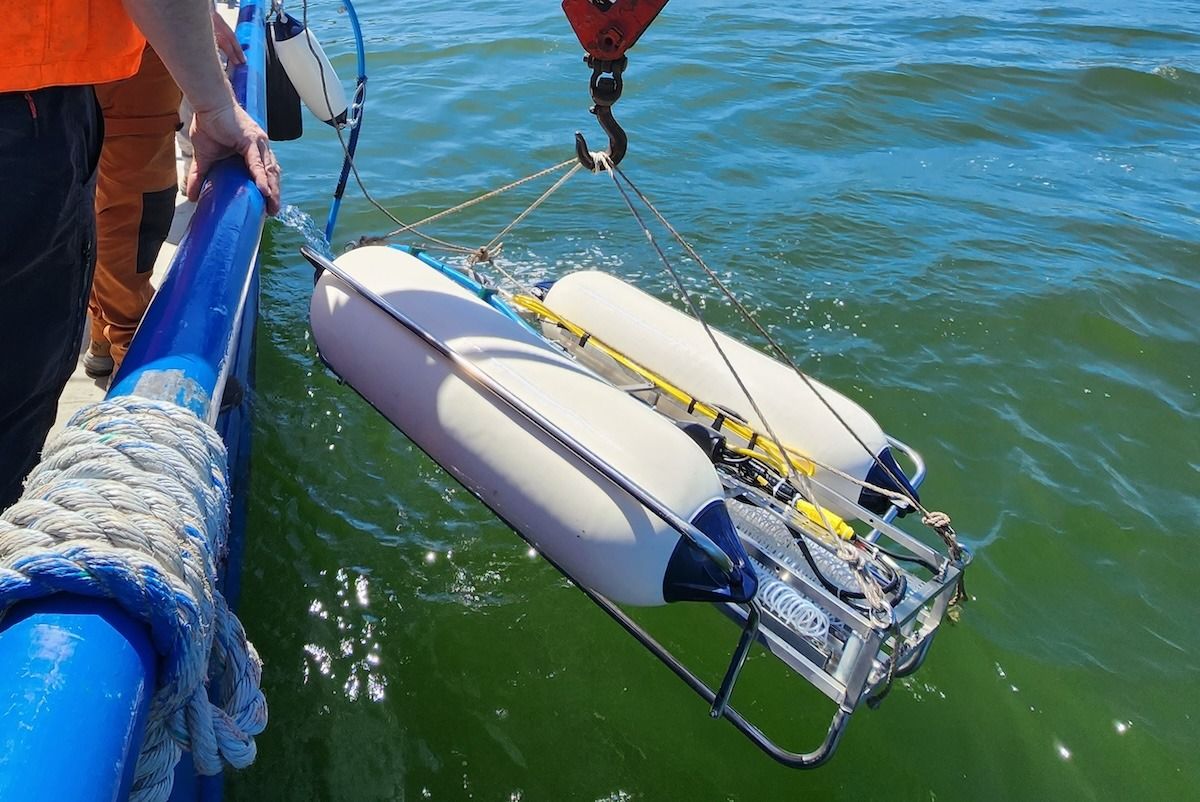

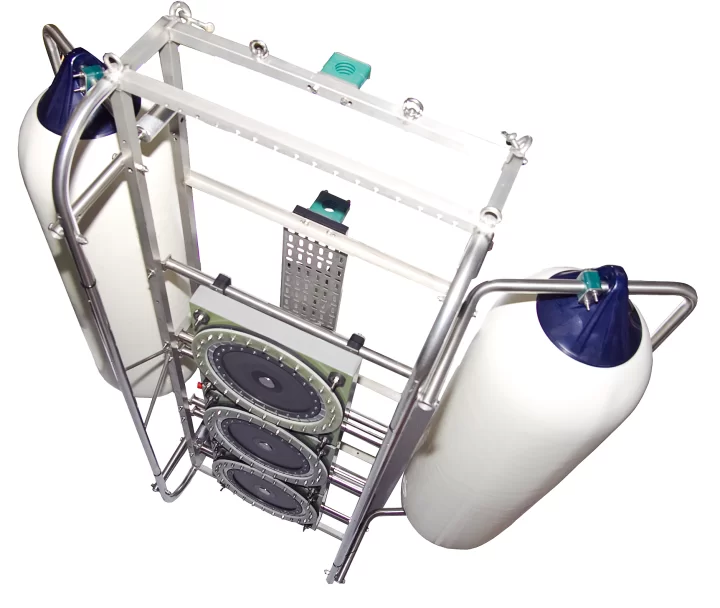

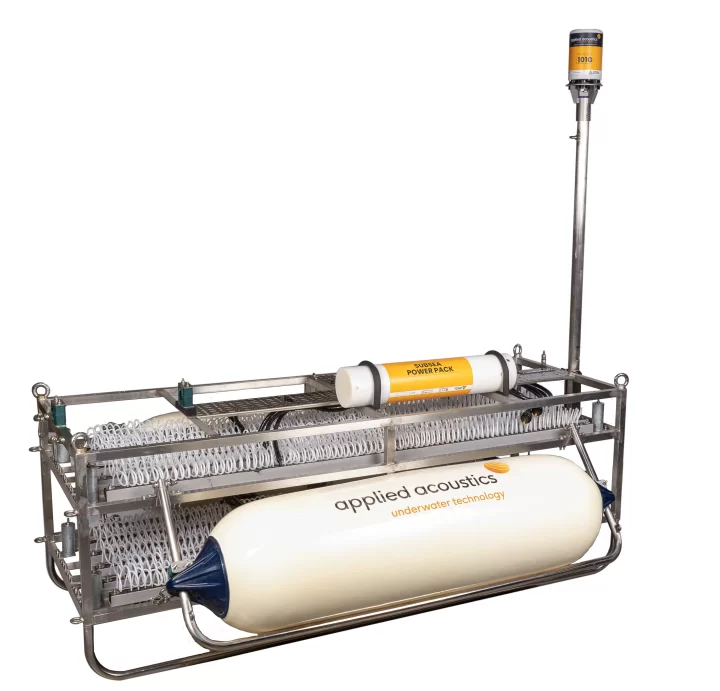

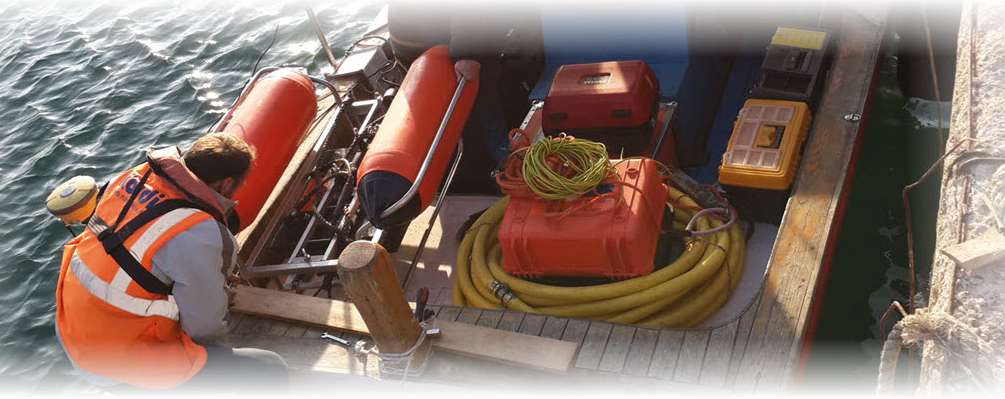

Applied Acoustics UHRS
S-Boom და Dura-Spark UHD წყაროები ულტრამაღალი გარჩევადობის გეოლოგიურ კვლევებს უზრუნველყოფს. HydraSeis მრავალარხიან შეგროვებას ამატებს 2D და 3D კვლევებისთვის საზღვაო მშენებლობის, მარშრუტის დაგეგმვისა და ნალექის კარტოგრაფირებისას.
აკუსტიკური პროფილები და სეისმური კვეთები განიხილება ბათიმეტრიასთან, პოზიციონირებასა და ხელმისაწვდომ ჭაბურღილის ან კერნის მონაცემებთან ერთად. კაბელებისა და მილსადენების გამოხმაურება, ნალექის საფარი და გეოლოგიური საზღვრები ერთობლივად ფასდება. მიღწევადი შეღწევა და სამიზნის აღმოჩენა დამოკიდებულია გრუნტზე, წყაროს კონფიგურაციასა და მონაცემთა ხარისხზე.
